| 品牌ACX | 货号2G44AN1608 |
| 型号JTW2G44AN1608B80R | 增益0.5 |
| 频率范围2400-2480MHz | 输出阻抗50Ω |
| 工作电压标准V |
展开

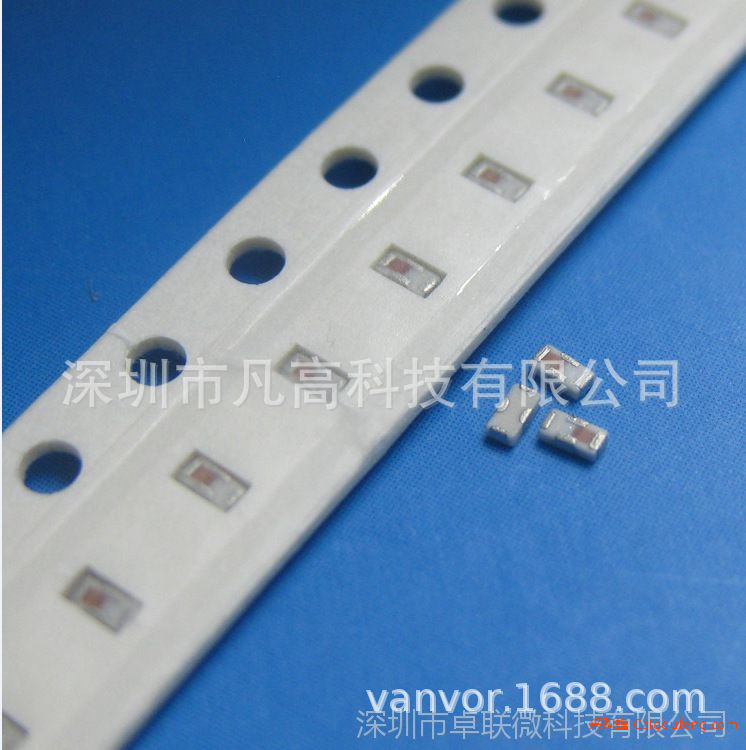

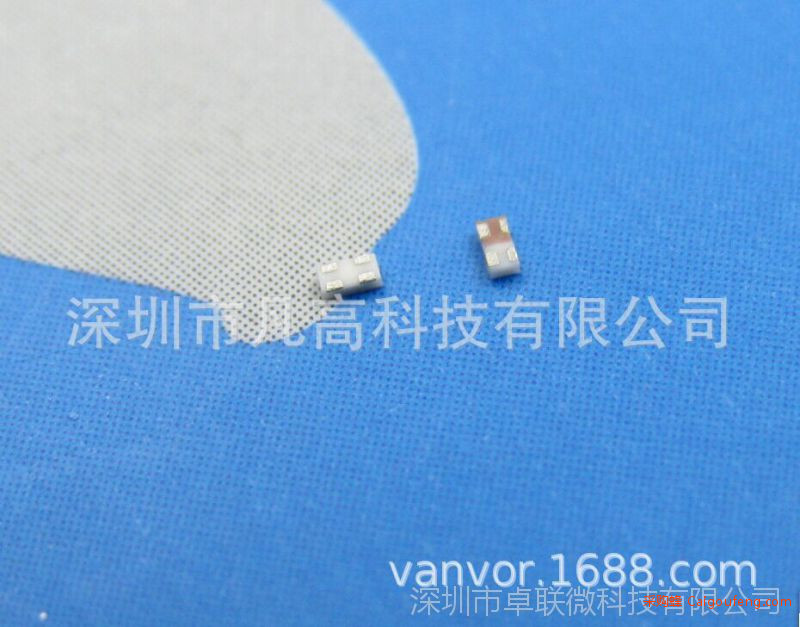

0402封装ACX高度低体积小JTW2G44AN1608B80R双极PIFA智能穿戴天线
JTW2G44AN1608B80R：主要应用于2.4GHz无线通信、2.4GHz蓝牙模组、蓝牙系统、WIFI系统、802.11b/g无线局域网络系统，实际尺寸1.6*0.8*0.4mm。
中心频率为2450MHz，峰值增益可达1DBi，平均增益-1.5DBi，带宽100MHz，驻波比2.0max，输入阻抗50Ω，这种全向天线采用线性极化，工作温度范围在-40℃至85℃。
产品覆盖：物联网智能穿戴设备智能医疗智能家电手机OTT盒子POS机..
产品信息
天线应用:蓝牙 802.11, Cellular, DECT, GPS & WLAN
天线外壳尺寸:1.6mm x 0.8mm x 0.4mm
天线极化:垂直
天线类型:多层
带宽:100MHz
中心频率:2.45GHz
频率:2.45GHz
***频率:2.5GHz
***频率:2.4GHz
增益:1dB
阻抗:50ohm
输入阻抗:50ohm
输入功率:3W
额定功率:3W
回波损耗:6.5dB
SVHC(高度关注物质):No SVHC (16-Jun-2014)
系列：JTW2G44AN
-----------------------------------------------------------
ACX天线全系列产品常备***库存
| 类别 | 型号 | 尺寸（mm） | 频率范围 | ***增益 | 平均增益 | 回波损耗 | 驻波比 | 带宽 |
| 安防 | JTWR43AN2505T20R | 25*5*1.2 | 423-443 | -4.0 | -4.0 | 9.5 | 2.0 max | 20MHZ |
| JTWR49AN2505T40R | 25*5*1.2 | 470-510 | -3.0 | -6.0 | 4.4 | 2.0 max | 40MHZ | |
| JTWR78AN7020L8R | 7*2*0.8 | 779-787 | -2.0 | -5.0 | 9.5 | 2.0 max | 8MHZ | |
| JTWR86AN7020L20R | 7*2*0.8 | 858-878 | -1.0 | -4.0 | 9.5 | 3.0 max | 20MHZ | |
| JTWR90AN7020L26R | 7*2*0.8 | 902-928 | -1.0 | -4.0 | 8.5 | 2.0 max | 26MHZ | |
| GPS | JTW1G57AN7020A40R | 7*2*0.8 | 1555-1595 | -1.5 | -2.5 | 9.5 | 3.0 max | 40MHZ |
| 2.4G 蓝牙 WLAN ZigBee BAN Bluetooth | JTW2G45AN1005T100R | 1.0*0.5*0.37 | 2400-2500 | 1.0 | -1.5 | 6.5 | 3.0 max | 100MHZ |
| JTW2G44AN1608A80R | 1.6*0.8*0.4 | 2400-2480 | -0.5 | -2 | 9.5 | 2.0 max | 80MHZ | |
| JTW2G44AN1608B80R | 1.6*0.8*0.4 | 2400-2480 | 0.5 | -2 | 3 | 3.0 max | 80MHZ | |
| JTW2G45AN3216A100R | 3.2*1.6*1.3 | 2400-2500 | 0.5 | -0.5 | 9.5 | 2.0 max | 100MHZ | |
| JTW2G45AN3216B100R | 3.2*1.6*1.2 | 2400-2500 | 1.5 | -1.0 | 10.0 | 3.0 max | 100MHZ | |
| JTW2G45AN5020A100R | 5.0*2.0*1.1 | 2400-2500 | 0.0 | -1.0 | 9.5 | 2.0 max | 100MHZ | |
| JTW2G45AN5020E100R | 5.0*2.0*2.0 | 2400-2500 | 0.0 | -1.5 | 9.5 | 2.0 max | 100MHZ | |
| JTW2G45AN6020E100R | 6.0*2.0*1.2 | 2400-2500 | 2.1 | 1.0 | --- | 2.0 max | 100MHZ | |
| JTW2G45AN7020A100R | 7.0*2.0*1.2 | 2400-2500 | 2.0 | 0.5 | 9.5 | 2.0 max | 100MHZ | |
| JTW2G45AN7020E100R | 7.0*2.0*2.0 | 2400-2500 | 1.3 | -0.5 | 9.5 | 2.0 max | 100MHZ | |
| JTW2G50AN8010A400R | 8.0*1.0*1.0 | 2300-2700 | 2.5 | 0.5 | 9.5 | 3.0 max | 400MHZ | |
| JTW2G45AN9520A100R | 9.5*2.0*1.2 | 2400-2500 | 3.0 | 1.0 | 9.5 | 3.0 max | 100MHZ | |
| 2.45/5.4G双频wifi天线 | JTW2455AD1608AR | 1.6*0.8*0.4 | 2400-2480 | 1 | -3.5 | 8.5 | 3.0 max | 80MHZ |
| 5150-5850 | 4 | -2.5 | 6 | 600MHZ | ||||
| 5G | JTW5G50AN3216A725R | 3.2*1.6*1.3 | 4900-5900 | 2 | -2.5 | 8.5 | 500mW max | 1000MHZ |
***射频元件---蓝牙/Zigbee/2.4无线芯片全系列
Dialog | DA14580-01AT2、DA14580-01A32、DA14580-01UNA、DA14580-01WC2、DA14582-01KA1、DA14582-01KA2、DA14585等 |
TI | CC2530、CC2538、CC2540、CC2541、CC2591、CC2511、CC2640、CC2650、CC2630等 |
NORDIC | NRF51822-QFAA-R、NRF51822-CEAA-R、NRF24LE1、NRF24L01、NRF8001、NRF52840、NRF52832、NRF52810、NRF51802等 |
MICREL | MICRF213AYQS、MICRF211AYQS MICRF112YMM、MICRF113YM6等 |
乐鑫 | ESP8266EX、ESP32-DOWD、ESP32-DOWDQ6、ESP32-WROOM-32、ESP32-WROOM-32U、ESP32-WROVER、ESP32-WROVER-I、ESP32-WROOM-B、ESP32-WROOM-IB等 |
SEMTECH | SX1278IMLTRT 等 |
由于电子商品的特殊性，有不同后缀不同封装，请买家事***定要和店主咨询，一般情况下以实物图片为标准！
